華光高科HG30-3a多功能校準儀使用說明
HG30-3a多功能校準儀精度和可操作性得到了大幅度的提升,并增加了數字鍵盤調節的功能。
一、現在以檢定(直流電壓)DCV 25V電壓量程為例,詳細介紹其使用方法!
1、 將電源線與儀器連接好,并將數字鍵盤與儀器連接.檢查電位器旋鈕是否是逆時針旋在最低端。并根據需要轉換“數字----模擬”開關。
“數字----模擬”開關是控制輸出調節方式的轉換開關,“模擬”是指電位器調節,“數字”是指數字鍵盤調節!

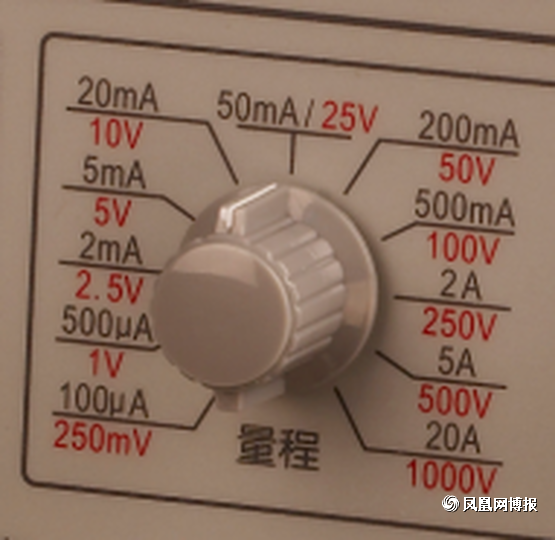

2、 打開電源開關,將儀器的“量程”開關選擇為“25V”,

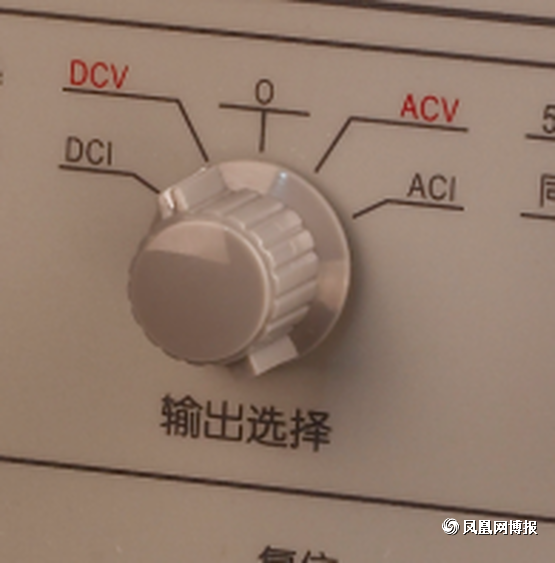

“輸出選擇”開關選擇為“DCV”,

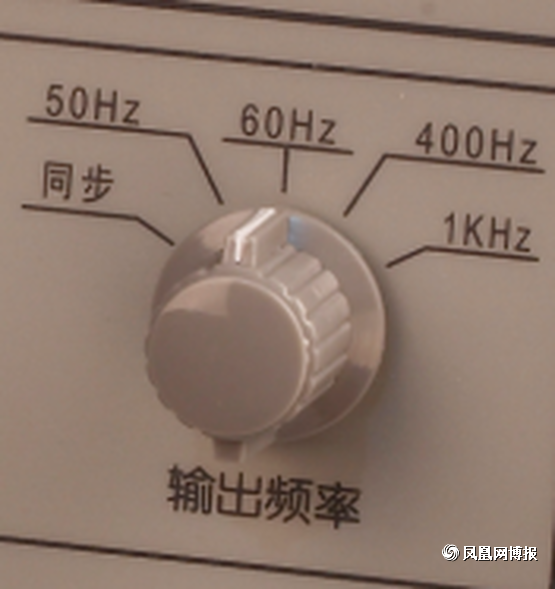

“頻率選擇”開關在直流狀態下儀器內部自動選擇為400Hz(直流輸出時不需要選擇)。

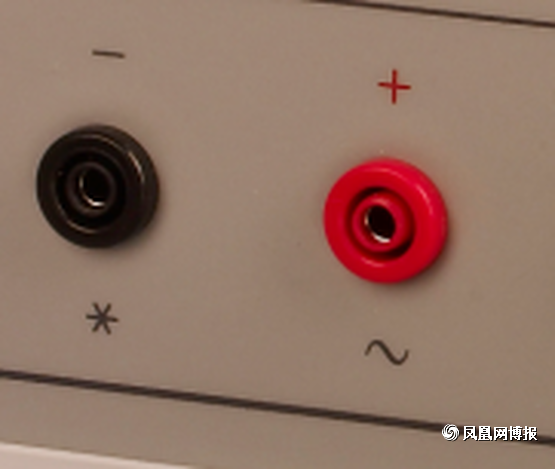

將被檢表與儀器正常連接(接在黑色與紅色的輸出端子上)。
3、 輸出調節:
(1) 電位器調節:把外控器上的數字--模擬開關置于模擬一端,旋轉粗調或者細調電位器,使儀器輸出需要檢測的數值即可!輸出完畢,分別把粗調和細調旋鈕逆時針旋轉到底,使顯示輸出值為零。

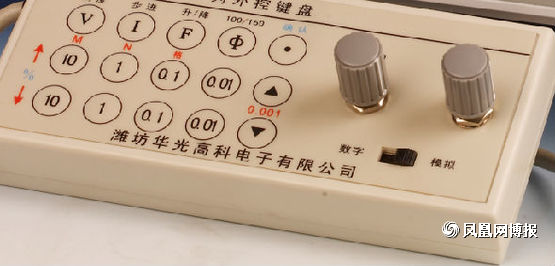

(2) 數字鍵盤調節:把外控器上的數字--模擬開關置于數字一端,數字鍵盤上有3行按鍵,其中第2行為輸出上升鍵,第3行為輸出下降鍵。按鍵上的數值是指按一次該按鍵,儀器輸出上升或是下降當前量程的百分比。即按“上升”行上的“10”按鍵1次,儀器輸出當前量程的10%(即2.5V),如按5次,則儀器輸出當前量程的50%(即12.5V)。其他按鍵同上,只是“下降”行的按鍵是使儀器輸出值降低當前量程的百分比!儀器數字鍵盤調節的最小細度為量程的0.01%。每次輸出完必須讓儀器從有輸出到輸出為零,可按住“下降”行的“10”按鍵3秒鐘,儀器輸出回歸零位。
4、 其他量程輸出方法同上!
注意:儀器在輸出時電壓不能短路,電流不能開路。
該儀器在輸出通狀態時,拒絕轉換量程及其他任何開關,強烈建議將儀器輸出降為零再進行轉換!!!
二、調節器說明:
1、滿度選擇鍵:按該鍵可以選擇與被檢表相對應的滿度值,在儀器的顯示屏中,M表示滿度值。
2、步進選擇鍵:按該鍵可以選擇幅值調節的步進量,步進量為4、5、6、10、15,顯示屏上N指示相對應的步進量。
3、升/降鍵:按一次,輸出由零勻速上升到滿量程值,再按一次校準儀輸出回零,適用于指針表的卡針故障檢查。
4、確認鍵:安裝通信軟件后,按該鍵可以將當前輸出值送往計算機進行處理。
5、數字(按鍵)幅值調節區域:按上升(↑)鍵則幅值上升相應步進量,按下降(↓)鍵則幅值下降相應步進量:100%/N、10%/N、1%/N、0. 1%/N、0.01%/N,分別代表滿量程值的對應百分比。其中100%/N、10%/N、1%/N、定義為測試值調節鍵;0.1%/N、0.01%/N定義為誤差調節鍵。
5:儀器外觀圖
6:如有疑問,請至電0536-8222888進行咨詢!
