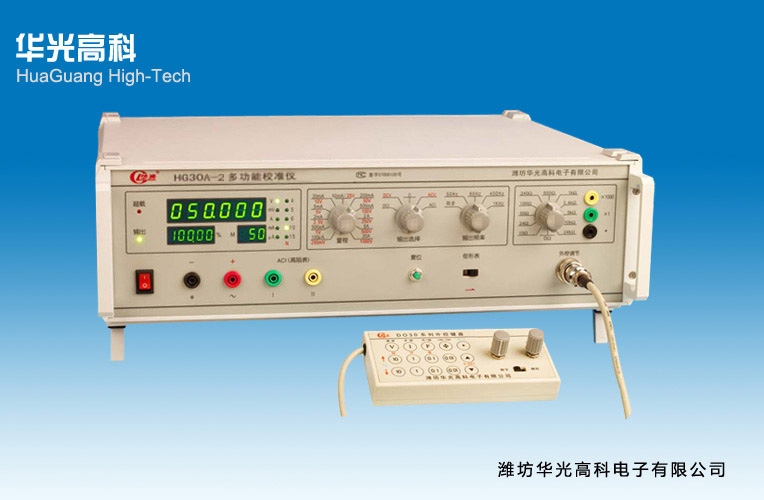

HG30A-2型多功能校準儀、多用表校準儀、多用表校驗儀、萬用表校準儀、萬用表校驗儀、萬用表檢定裝置
HG30A-2型多功能校準儀是智能化交、直流標準電壓、電流校準儀(其中交流輸出為真有效值顯示)。儀器設有三個顯示窗口,可同時顯示輸出實際值、百分比和被檢表滿度值。可設根據被檢表滿度值設置儀器的輸出量程,并可根據被檢表的刻度選擇相應的步進量。輸出調節可選擇鍵盤(按鍵)控制或電位器控制。具有數字顯示、誤差直讀、量程寬、分檔細、精度高、穩定性好、使用方便等特點。適用于檢定、檢驗、維修四位半數字三用表、各種0.2級、0.5級以下指針式交、直流電壓、電流表;亦可作為高穩定度測試電源使用,配合高等級標準表,校對0.1級電流、電壓表。
主要功能
1 、5 1/2位LED數字顯示輸出量 ,按實際值和百分比兩種方式同時顯示。
2 、采用鍵盤控制輸出量的增減。鍵盤控制量分為100%/N、10%/N、1%/N、0.1%/N(N為4、5、6、10、15)。
3 、外控調節器可以離機控制輸出量的增減,調節器上有鍵盤和電位器兩種配置,任意轉換。
4 、交、直流電壓輸出范圍為0~1050V。
5 、交、直流電流輸出范圍為0~22A。
6 、交流提供四種輸出頻率:50Hz、60Hz(59.7Hz)、400Hz、800Hz、1200Hz,使用晶振保證頻率的準確度和穩定性。
7 、輸出超載能自動保護,手動復位。
8 、交流50Hz輸出還可以選擇市電同步,以減小被檢表的拍頻影響。
9 、鉗形表測量功能:配用本廠標準線圈,可測量0~1000A電流,誤差±0.3%。
1 、穩定性: AC﹤滿量程的0.02%/5分鐘
DC﹤滿量程的0.01%/5分鐘
作精密測量時儀器需預熱兩小時。
2 、交流失真度:﹤0.5%
3 、直流紋波系數:﹤0.05%(額定輸出時)
4 、輸出頻率準確度:50Hz、60Hz(59.7Hz)、400Hz、1KHz﹤0.1%(或市電同步)
5 、輸出電壓、電流以及中值電阻的范圍及準確度見(附表1) (23℃±2℃,輸出值大于10%量程)
輸出項目 | 輸出范圍 | 額定輸出 | 最大輸出 | 準 確 度 |
交直 流電壓 | 0~300mV | 20mA | 100mA | 基本誤差: |
0~1V~3V | 50mA | 100mA | ||
0~5V~10V~30V | 100mA | 200mA | ||
0~50V~100V~300V | 50mA | 100mA | ||
0~250V~500V~1000V | DC:20mA AC:40mA | DC:20mA AC:60mA | ||
交直 流電流 | 0~100mA | DC:3V AC:36V | ||
0~1A | DC:3V AC:12V | |||
0~20A | 1.5V | |||
標準電阻 | 10、24、50、100、240、500( Ω) 、1、2.4、5、10、24(k Ω) 另加 × 1K、 × 1倍率檔位(10kΩ~24MΩ) | 0.25W | ±(0.2%+20mΩ) | |
注 :(1)工作環境溫度超過23 ℃ ±2 ℃,每變化10℃,附加誤差小于該量程基本誤差 (2)50A 1KHz誤差為 ±(讀數值的0.15%+滿量程的0.05%) |
附表(1)
6 、電源指標:交流電源電壓220V±10%,頻率50Hz±1Hz;
7 、工作環境:工作環境的溫度5℃~35℃,相對濕度﹤80%
8 、工作時間:連續
9 、外形尺寸:180×480×480mm3
10 、重量 :約24kg
