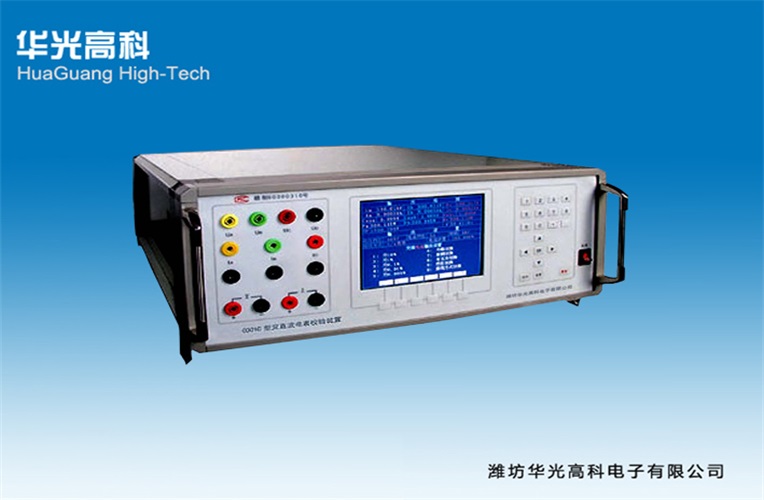

HG5080C交直流電表校驗裝置

我們堅持“質量求勝,誠信為本”的企業理念;秉承“質量第一,服務優良,用戶至上,追求更好”的創業宗旨,與社會各界同仁攜手共創輝煌。
  • 電 話:0536-8222888   13806491159
  • 郵 箱:WFHUAUGUANG@126.com
產品服務


HG5080C,交直流電表校驗裝置,電度表校驗儀,多功能校驗儀,電能表校驗儀,功率表校驗儀,三相交直流標準源,三相標準源,三相標準功率源

產品概述

本裝置是按照JJG124-2005《電流表、電壓表、功率表和電阻表檢定規程》、JJG 596-2012、JJG 307-2006的要求而設計的三相表源一體化裝置。裝置中表的核心技術用的是數字信號處理器(DSP)和16位高速模數轉換器組成的高精度工頻交流采集器;源的信號部分用的是DSP和16位高速數模轉換器組成可控制的正弦波、畸變波信號源。

裝置具有精度高、工作穩定可靠、操作方便靈活等特點。

功能特點

2.1 可半自動或手動檢驗電力系統中各種工頻電表(電壓表、電流表、功率表、頻率表、功率因數表、相位表)的基本誤差,電壓、電流、波形、功率因數等影響量引起的改變量等。

2.2 電源部分可生成具有2~31次諧波的畸變波,諧波個數、次數、幅度以及諧波對基波的相位均可程控。

2.3 功放的工作頻帶為40Hz~1kHz,有良好的線性。電流功放為恒流源,電壓功放為恒壓源。由于重量輕,本裝置更適合于現場校驗使用。

2.4 設有USB通訊接口。通過上位機軟件(選件),由計算機控制本裝置可進行自動或手動檢驗,并對結果進行處理和管理。

2.5 設有大容量的非易失性存貯器,可存貯300塊被檢儀表的檢測原始數據,以供查閱和上傳。

2.6 可按電能表檢測負荷點或自選點進行電能表校驗。

技術指標

3.1  交流電壓量程  50V、100V、200V、400V、600V     最大輸出容量 20VA;

3.2  交流電流量程  0.5A、1A、2.5A、5A、10A、20A   最大輸出容量 20VA;

3.3  交流電壓、電流調節范圍 0~130% FS, 調節細度 5×10-5;

3.4  工頻交流電壓、電流準確度       0.05% FS;

3.5  有功功率(50V~400V)準確度    0.05% FS;

3.6  無功功率(50V~400V)準確度    0.1% FS;

3.7  電流對同名相電壓的相位準確度  0.050;

3.8  頻 率  調節范圍 45~65Hz,   調節細度 0.001Hz,調定值準確度0.01Hz;

3.9  相 位  調節范圍0~359.990,  調節細度 0.010;

功率因數  調節范圍0~±1,      調節細度 0.0001;調定值準確度0.0005;

3.10 交流電壓、電流輸出波形失真度    ≤0.3%;

3.11 交流電壓、電流及功率輸出穩定度   ≤0.02% FS /60s;

3.12 諧波2~31次,幅度0~40%,各次諧波相位細度0.010·N(N為諧波次數);

3.13 直流電壓量程 75mV、75V、150V、300V、500V、1000V   最大輸出容量20W;

3.14 直流電流量程 0.5A、1A、2.5A、5A、10A、20A        最大輸出容量20W;

3.15 直流電壓、電流調節范圍0~120% FS(1000V量程0~105% FS),調節細度5×10-5;

3.16 直流電壓、電流輸出穩定度    ≤0.02% FS /60s(峰-峰值);

3.17 直流電壓調定值準確度            0.05% FS;

3.18 直流電流調定值準確度             0.1% FS;

3.19 直流75mV輸出(負載≥5Ω)準確度       0.1% FS;

  3.20 電能表測量(50V~400V)綜合誤差        0.05% (脈沖輸出:三相額定值=6Hz);

3.21工作電源  單相220V±10%, 50Hz±5%;

3.22使用環境  溫度200C±100C, 相對濕度≤85%RH;

3.23體積重量  約460×460×175mm3, 20kg(豪華型機箱24kg)。
