1. 概述
接地電阻表是根據電位補償原理生產的安全型儀表。它操作簡單、攜帶方便,廣泛用于測量單個接地體和集中接地體的接地電阻。接地電阻的測量是監測接地質量,保證用電安全的重要措施。
接地電阻表的國家檢定規程是JJG366-2004接地電阻表檢定規程和JJG1054-2009鉗形接地電阻儀檢定規程。

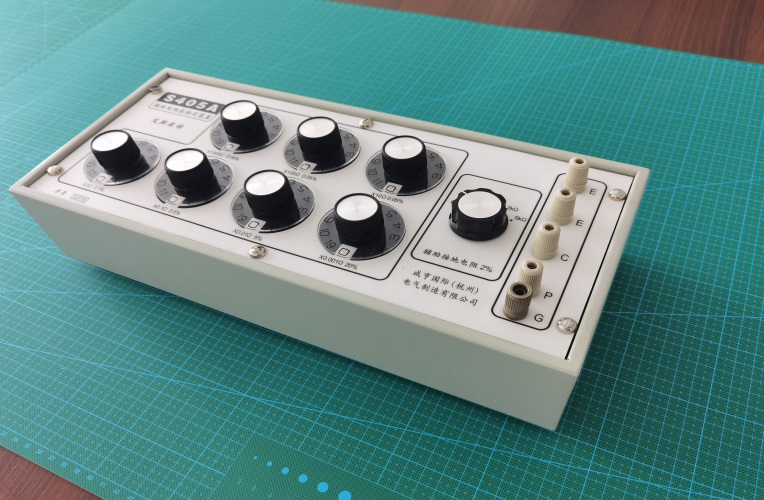

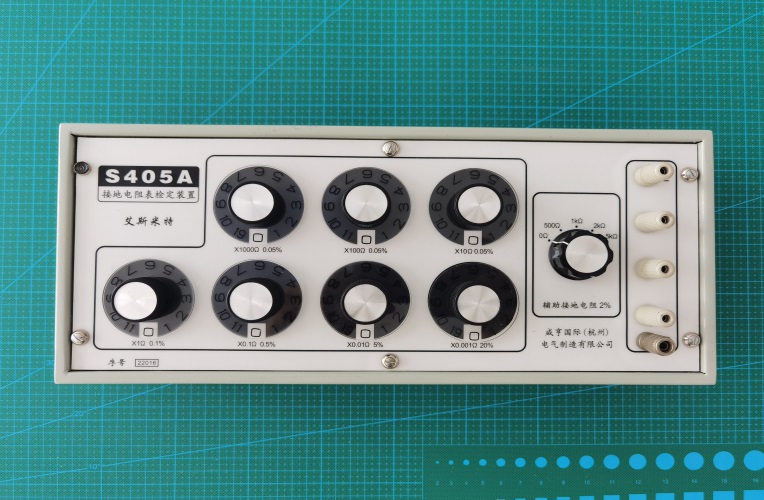

HGHJDB-2接地電阻表檢定裝置是檢定接地電阻表的標準儀器,可檢定各種準確度等級的和各種型號的模擬式、數字式接地電阻表和鉗形接地電阻儀。不得用于接地導通電阻表(工作電流為AC25A)及大地網接地電阻表的檢定。可作電阻箱使用,分辨力達1mΩ。
2. 主要技術指標
2.1 電阻輸出范圍0.010Ω~20001.110Ω;最小分辨力:1mΩ。
2.2 模擬接地電阻rE(標準電阻器)
阻值(Ω) | ×103 | ×102 | ×101 | ×100 | ×10-1 | ×10-2 | ×10-3 |
功率、電流 | 0.25W | 0.25W | 0.25W | 0.25W | 0.5A | 0.5A | 0.5A |
準確度(%) | 0.05 | 0.05 | 0.1 | 0.1 | 0.5 | 5.0 | 20 |
2.3 模擬輔助接地電阻rP、rC(輔助接地電阻)
阻值(Ω) | 0 | 500 | 1000 | 2000 | 5000 |
準確度(%) | (<0.1Ω) | 2.0 | 2.0 | 2.0 | 2.0 |
功率(W) | 1W |
3. 工作原理

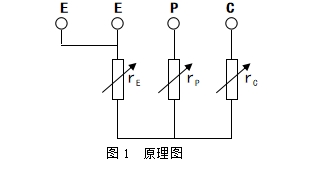

原理線路如下:
rE :0.010Ω~20001.110Ω
rP =0Ω,500Ω,1000Ω,2000Ω,5000Ω
rC =0Ω,500Ω,1000Ω,2000Ω,5000Ω
圖中:rE為模擬接地電阻(標準電阻器)
rP為模擬輔助接地電阻
rC為模擬輔助接地電阻
4. 使用方法
基本誤差檢定采用直接比較法。

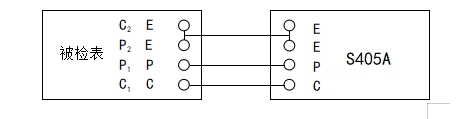

4.1 當被檢接地電阻表的示值>10Ω時,檢定時按圖2接線。接地電阻表采用三端鈕接線。
圖2 RX >10Ω時的原理接線圖
注:被檢表E(C2、P2)與檢定裝置E之間的導線應盡量粗,即專用導線中的粗導線,以減小測量誤差。

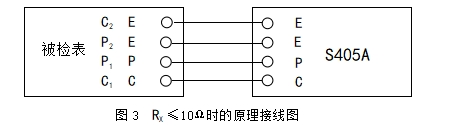

4.2當被檢接地電阻表的示值≤10Ω時,檢定時按圖3接線。接地電阻表采用四端鈕接線。
4.3 基本誤差檢定時,將模擬輔助接地電阻rp和rc的阻值置500Ω,即將裝置中輔助接地電阻開關置500Ω處。
4.4 檢定模擬式接地電阻表時采用符合測量法。轉動接地電阻表,使手搖發電機搖柄轉速達到規定值(電池式接地電阻表工作電壓應符合規定值),調節標準電阻器rE,使被檢表的指針與對應的帶數字的分度線吻合。此時被檢接地電阻表的示值誤差為:
式中:γ — 接地電阻表的示值誤差
Rx — 接地電阻表的指示值
Rn — 標準電阻器rE實際值
Rm — 接地電阻表的滿度值
4.5 數字式接地電阻表的檢定。選擇檢定點,調節并讀取標準電阻器的示值Rn,接地電阻表的絕對誤差為:
△ R = Rx-Rn
式中:△ R — 接地電阻表的絕對誤差
Rx — 接地電阻表的顯示值
Rn — 標準電阻器rE實際值
接地電阻表的相對誤差用百分?jǐn)?shù)表示為:
Rm — 接地電阻表的滿度值
4.6 輔助接地電阻影響試驗
在檢定接地電阻表最低電阻量程的上限時,將輔助接地電阻開關分置于0Ω,1000Ω,2000Ω和5000Ω各檢定一次,檢定結果與輔助接地電阻為500Ω時的檢定值之差,即為輔助接地電阻影響試驗值。
5. 裝置的檢定
5.1 模擬接地電阻(標準電阻器)rE的檢定
電阻輸出端為E、E ;P、C(rp 、rc為0)四端,用四端鈕接線,按檢定電阻箱的方法檢定。
5.2.1 rP檢定時,電阻輸出端為E、E (rE為0.010Ω);P、P
5.2.2 rC檢定時,電阻輸出端為E、E (rE為0.010Ω);C、C
6. 成套性
6.1 檢定裝置1臺
6.2 專用導線1組
6.3 說明書1份
6.4 專用包裝箱1只
7. 售后服務
在遵守本說明書規定的條件下使用,保修一年,其它情況下?lián)p壞,酌情收取元件費和維修費。
