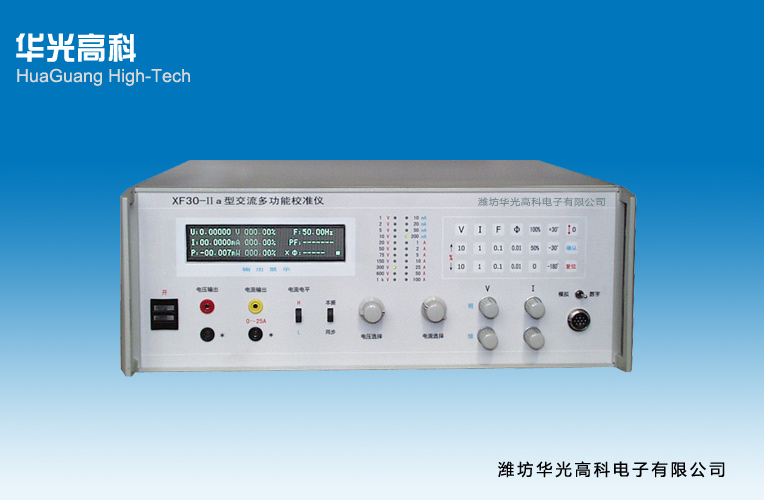

XF30-IIa型交流多功能校準儀(改進型)適用于檢定、校驗各種0.5級以下交流電流、電壓、頻率、相位、功率、功率因數表。亦可作為高穩定度測試電源使用,配合高等級標準表,校對0.5級以上交流電流、電壓、功率表。配用標準測試線圈(選購件),可以校驗1級以下交流鉗形電流表(0~ 1000A)。
1:五位LED數字顯示輸出量
2:交流電流輸出范圍為:0~ 100A,分11檔,分辨率為0.1uA
3:交流電壓輸出范圍為:0~1000V,分11檔,分辨率為0.1mV
4:功率測量范圍為:0~30kW,分辨率為0.0001W
5:頻率測量范圍為:40~70Hz
6:功率因數范圍為:0~±1 ;相位范圍為:0~360°
7:輸出超載能自動保護,手動復位
8:每檔電壓、電流可以過載10%
9:輸出可選擇“本振/同步”,本振頻率為40~70Hz,同步頻率和市電同步
10:可按實際值或百分比兩種方式顯示
1:穩定性: 電壓、電流<滿量程的0.01% / 3 分鐘
功率<滿量程的0.02% / 3 分鐘
附加拍頻影響 0.005%
2:失真度:<0.5%
3:輸出電壓、電流、功率范圍及準確度( 23℃± 2℃ ,輸出值大于10%量程)
輸出項目 | 輸 出 范 圍 | 負載極限 | 準 確 度 |
交 流 電 壓 | 0~1V~2V~5V~10V | 800mA | 電壓:±(0.03%讀數 +0.02%滿度) 電流:±(0.03%讀數 +0.02%滿度) 功率:±(0.07%讀數 +0.03%滿度) 角度:±0.2° 功率因數:± 0.001 |
0~20V~50V | 500mA | ||
0~75V~150V | 200mA | ||
0~300V~600V | 80mA | ||
0~1000V | 40mA | ||
交 流 電 流 | 0~10~20~50~200mA | 3V~40V | |
0~1~2~5~10~ 25A | 2V~20V | ||
0~50~ 100A | 1V | ||
注:1.工作環境溫度超過23℃± 2℃,每變化 10℃,附加誤差小于該量程基本誤差 2. 200mA及以下不考核相角和功率因數指標,功率因數考核范圍為±0.5~±1。 |
4:輸出頻率準確度:±0.01Hz
5:輸出相位準確度:±0.2°(校零以后)
6:電源功耗:交流電源電壓220V±10%,頻率50Hz±1Hz;功耗<300VA
7:工作環境:工作環境的溫度 5℃~ 35℃,相對濕度不大于80%
8:工作時間:連續
9:外形尺寸:179×480× 420mm3
10:重量:約 20kg
