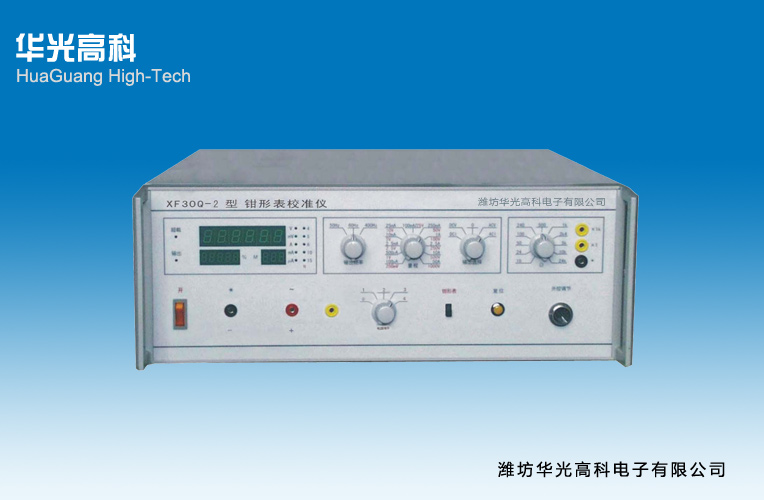

XF30Q-2型鉗形表校準儀是智能化交、直流標準電壓、電流校準儀。(其中交流輸出為真有效值顯示)。三窗口同時顯示輸出實際值、百分比和被檢表滿度值。可設置被檢表滿度值,并可根據被檢表的刻度選擇相應的步進量。幅值調節可選擇鍵盤(按鍵)控制或電位器控制。具有數字顯示、誤差直讀、量程寬、分檔細、精度高、穩定性好、使用方便等特點。 適用于檢定,校驗各種1級以下交直流鉗形表、四位半數字三用表、各種0.5級指針式交、直流電壓、電流表;亦可作為高穩定度測試電源使用,配合高等級標準表,校對0.1級電流、電壓表。
1:51/2位LED數字顯示輸出量,按實際值和百分比兩種方式同時顯示。
2:采用鍵盤控制輸出量的增減。鍵盤控制量分為100%/N、 10%/N、1%/N、0.1%/N(N為4、5、6、10、15)。
3:外控調節器可以離機控制輸出量的增減,調節器上有鍵盤和電位器兩種配置,任意轉換。
4:交、直流電壓輸出范圍為0~750V。
5:交、直流電流輸出范圍為0~ 10A。
6:供選擇的交流頻率為四種:50Hz、60Hz、400Hz。
7:輸出超載能自動保護,手動復位。
8:鉗形表測量:配用本廠標準線圈,可測量0~ 2000A電流,誤差±0.3%。
1:穩定性:AC < 滿量程的0.02% / 3分鐘
DC < 滿量程的0.01% / 3分鐘
2:交流失真度:< 0.5%
3:直流紋波系數:< 0.1%(額定輸出時)
4:輸出頻率準確度:50Hz、60Hz、400Hz < 1%
5:輸出電壓、電流以及中值電阻的范圍及準確度( 23℃± 5℃ ,輸出值大于10%量程)
6:電源功耗: 交流電源電壓220V±10%,頻率50Hz±1Hz;
7:工作環境: 工作環境的溫度 5℃~ 35℃,相對濕度<80%
8:工作時間: 連續
9:外形尺寸:180×480× 480mm3
10:重量:約 22kg
輸出項目 | 輸 出 范 圍 | 額定輸出 | 最大輸出 | 準 確 度 |
交 直 流 電 壓 | 0~200mV | 20mA | 100mA | 基本誤差: DC:±(0.03%讀數 +0.02%量程) AC:±(0.05%讀數 +0.03%量程) 電壓附加誤差: ±0.02mV ACI:≤1mA不考核精度 |
0~1V~2V | 50mA | 100mA | ||
0~5V~10V~20V | 100mA | 200mA | ||
0~50V~100V~200V | 50mA | 100mA | ||
0~500V~750V | DC20mA AC40mA | DC40mA AC60mA | ||
交 直 流 電 流 | 0~ 10A | DC:4V AC:10V | ||
中值電阻 | 0Ω~10MΩ | 0.25W | ±0.2%+ 20mΩ | |
注:工作環境溫度超過23℃± 2℃,每變化 10℃,附加誤差小于該量程基本誤差 |
