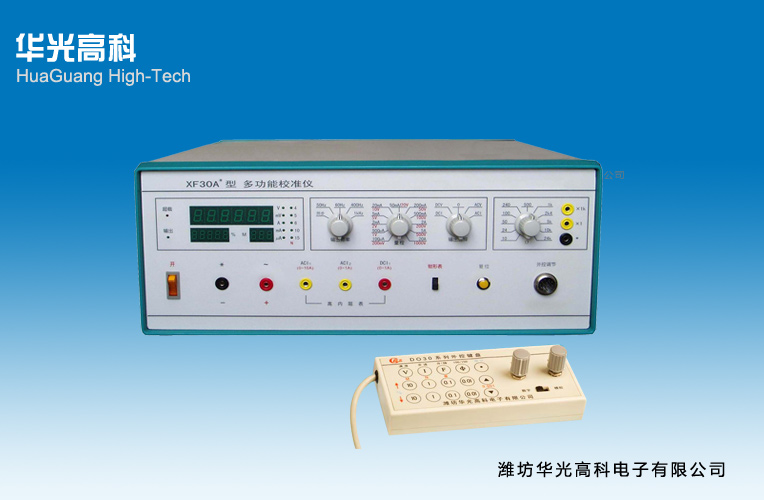

XF30A*型多功能校準儀是智能化交、直流標準電壓、電流校準儀。(其中交流輸出為真有效值顯示)。三窗口同時顯示輸出實際值、百分比和被檢表滿度值??稍O置被檢表滿度值,并可根據被檢表的刻度選擇相應的步進量。幅值調節可選擇鍵盤(按鍵)控制或電位器控制。具有數字顯示、誤差直讀、量程寬、分檔細、精度高、穩定性好、使用方便等特點。 適用于檢定、校驗、修理四位半數字三用表、各種0.2級、0.5級以下指針式交、直流電壓、電流表;亦可作為高穩定度測試電源使用,配合高等級標準表,校對0.1級電流、電壓表。
1:5 1/2位LED數字顯示輸出量,按實際值和百分比兩種方式同時顯示。
2:采用鍵盤控制輸出量的增減。鍵盤控制量分為100%/N、 10%/N、1%/N、0.1%/N(N為4、5、6、10、15)。
3:外控調節器可以離機控制輸出量的增減,調節器上有鍵盤和電位器兩種配置,任意轉換。
4:交、直流電壓輸出范圍為0~1000V。
5:交、直流電流輸出范圍為0~ 20A。
6: 供選擇的交流頻率為四種:50Hz、60Hz(59.7Hz)、400Hz、1kHz (用晶振保證頻率穩定性)。
7:輸出超載能自動保護,手動復位。
8:交流50Hz輸出還可選擇市電同步,以減小被檢表的拍頻影響。
9:鉗形表測量:配用本廠標準線圈,可測量0~ 1000A電流,誤差±0.3%。
1:穩定性: AC < 滿量程的0.02% / 5分鐘
DC < 滿量程的0.01% / 5分鐘
2:交流失真度: < 0.5%
3:直流紋波系數:< 0.05%(額定輸出時)
4:輸出頻率準確度:50Hz、60Hz(59.7Hz)、400Hz、1kHz < 0.1%(或市電同步)
5:輸出電壓、電流以及中值電阻的范圍及準確度( 23℃± 2℃ ,輸出值大于10%量程)
6:電源功耗:交流電源電壓220V±10%,頻率50Hz±1Hz;
7:工作環境:工作環境的溫度 5℃~ 35℃,相對濕度<80%
8:工作時間:連續
9:外形尺寸:180×480× 480mm3
10:重量:約 24kg
輸出項目 | 輸 出 范 圍 | 額定輸出 | 最大輸出 | 準 確 度 |
交 直 流 電 壓 | 0~200mV | 20mA | 40mA | 基本誤差: DCV:±(0.02%讀數+0.01%滿度) DCI:±(0.03%讀數+0.02%滿度) ACV:±(0.04%讀數+0.02%滿度) ACI:±(0.05%讀數+0.03%滿度) 附加誤差: 電壓附加誤差:±0.02mV 1000V附加誤差:±0.03%讀數 頻率附加誤差: 400Hz:±0.03%讀數 1KHz:±0.05%讀數 ACI≤1mA不考核精度 |
0~1V~2V | 50mA | 100mA | ||
0~5V~10V~20V | 100mA | 200mA | ||
0~50V~100V | 50mA | 100mA | ||
0~200V~500V~1000V | DC10mA AC20mA | DC20mA AC40mA | ||
交 直 流 電 流 | 0~100uA~500uA~2mA ~5mA~20mA~50mA | DC:3V AC:36V | ||
0~ 0.2A~ 0.5A | DC:3V AC:12V | |||
0~ 2A~ 5A~ 20A | 2V | |||
中值電阻 | 10Ω~24MΩ | ±0.2%+ 20mΩ | ||
注:工作環境溫度超過23℃± 2℃,每變化 10℃,附加誤差小于該量程基本誤差 |
