一、 用途、特點:
XF30DQ-G型多功能校準儀(以下簡稱校準儀)是具有五位半LCD液晶屏數字顯示輸出值,并可同屏顯示被檢表誤差、誤差修正值、輸出量百分比、被檢表滿度值、步進值、頻率等參數的交直流電壓、電流校準源。設有22檔標準電阻器組,方便校準萬用表電阻檔。備有RS232接口實現數據自動處理功能。
XF30DQ-G采用先進的穩幅、功放、保護新技術,使其穩定性好、精度高、量程寬、分檔細、安全可靠;幅值調節選擇數字鍵式控制和編碼器調節組合,使其控制靈活,反應迅速,實現定值輸出和連續調節的不同需求,使用更加方便快捷。適用于檢定、校驗四位半數字三用表、各種0.2級以下電流、電壓表頭及相應精度等級的多用表。亦可作為高穩定度測試電源使用,配合高等級標準表,校對0.2級以上電流、電壓表。廣泛應用于工礦企業、科研院所、鐵路、電力等單位的質檢、計量及儀表維修等。
二、 主要功能:
2.1 5位半LCD數字顯示輸出量,同屏顯示檔位、量程、被檢表示值誤差rA和引用誤差rm、誤差修正值、輸出量百分比、被檢表滿度值、頻率、步進值,按實際值和百分比兩種方式同時顯示輸出量,即時讀出被檢儀表的誤差,省時省力。
2.2 采用調節器鍵盤控制輸出量的增減。調節器上有鍵盤和編碼器兩種配置,光標初始位置在最后一位,按左右箭頭可移動至除第一位數字外的各位數下方。編碼器依光標位置增減數值。鍵盤控制量分為100%/N、10%/N、1%/N、0. 1%/N、0.01%/N(N為3、4、5、6、10、15)。
2.3交、直流電壓輸出范圍:0~ 250mV~1V~2.5V~5V~10V~25V~50V~100V~250V~500V~1000V,電壓最大輸出1100V。
2.4 交、直流電流輸出范圍:0~100uA~500uA~2.5mA~10mA~25mA~100mA~250mA~1A~2.5A~10A~50A,電流最大輸出55A。
2.5 除儀器標注的量程外,還可以通過調節器上的滿度鍵進行量程擴展,如250 mV檔可擴展為75 mV、100 mV、125 mV、150 mV、200 mV、250mV具體擴展量程見表2。最大限度滿足被檢表各種量程檢測的需求。
2.6 為滿足各類被檢表的不同需要,校準儀設有主要輸出端子兩只,分別為公共端(黑色接線柱)和交直流輸出端(紅色接線柱);黑色接線柱與紅色接線柱之間是交、直流電壓和電流輸出端;輔助輸出插孔:二只(黑色接線柱分別與綠色-黃色插孔用于檢定交流高內阻表)。
2.7交流提供任意輸出頻率:四位LED顯示,40Hz-1200Hz連續可調,采用數字技術保證頻率的準確度和穩定性。
2.8 輸出超載能自動保護,手動復位。(當儀表超載或在未接計算機時按確認鍵屏幕顯示“Send to PC”時,按復位鍵儀器恢復正常。)
2.9 電阻輸出選擇
根據需要的電阻值,選擇不同的檔位。從黑插孔和綠孔“×1”插孔可以輸出10Ω~24kΩ共11種標準電阻,從黑插孔和黃“×1000”插孔可以輸出10kΩ~24MΩ共11種標準電阻。
2.10 鉗形表測量:配用本廠HG1000A標準線圈,可測量0~1000A電流,轉換誤差±0.8%。(撥動前面板右下方的鉗形表/實際值選擇開關,置于鉗形表一側即可實現鉗形表測試值顯示)
2.11除儀器本身具有的功能外,還可以通過RS232接口連接計算機,選用本公司專用計量軟件進行數據處理,聯機打印測試數據。

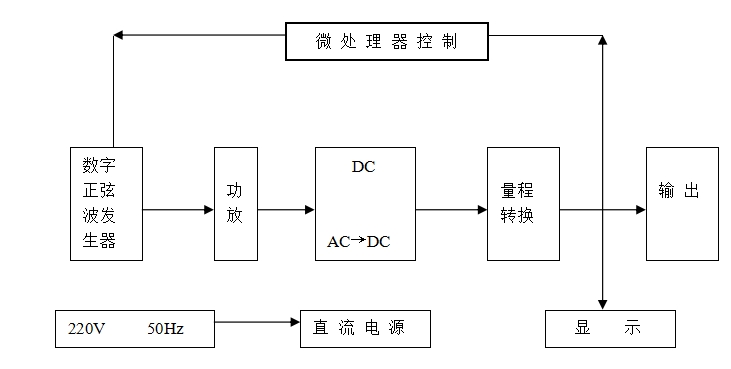

三、 工作原理框圖:
校準儀由供電電源單元、功放單元、數字正弦波發生器單元、AC/DC單元,量程轉換單元、顯示單元、微處理器控制單元、標準電阻器單元等部分組成。
四、 技術性能:
4.1、穩定性: AC﹤滿量程的0.02%/5分鐘
DC﹤滿量程的0.01%/5分鐘
作精密測量時儀器需預熱兩小時。
4.2、交流失真度: ﹤0.5%
4.3、直流紋波系數:﹤0.05%(額定輸出時)
4.4、輸出頻率準確度:40Hz-1200Hz﹤0.1%
4.5、輸出電壓、電流以及中值電阻的范圍及準確度見(附表1) (23℃±2℃,輸出值大于10%量程)
輸出項目 | 輸出范圍 | 額定輸出 | 最大輸出 | 準 確 度 |
交 直 流
電 壓 | 0~275mV | 20mA | 100mA | 基本誤差:(50Hz-500Hz) DC:±(0.02%讀數+0.03%量程) AC:±(0.02%讀數+0.03%量程) 交流電壓100mV以下、電流2mA以下不考核精度 (500Hz-1200Hz) AC電流附加誤差: ±0.2%量程 AC電壓附加誤差: ±0.2%量程 |
0~1V~2.75V | 50mA | 100mA | ||
0~5V~10V~27.5V | 100mA | 200mA | ||
0~50V~100V~275V | 50mA | 100mA | ||
0~250V~500V~1000V | DC:20mA AC:40mA | DC:40mA AC:60mA | ||
交 直 流
電 流 |
0~100mA | DC:3V
AC:36V | ||
0~1A | DC:3V AC:12V | |||
0~50A | 1.0V | |||
中值電阻 | 10Ω~24MΩ | 0.25W | ±0.3%+20mΩ | |
注:(1)工作環境溫度超過23℃±2℃,每變化10℃,附加誤差小于該量程基本誤差 (2)20A-50A/1000V: 500Hz-1200Hz誤差為±(0.15%讀數+0.2%量程) |
附表(1)
4.6、電源指標:交流電源電壓220V±10%,頻率50Hz±1Hz;
4.7、工作環境:工作環境的溫度5℃~35℃,相對濕度﹤80%
4.8、工作時間: 連續
4.9、外形尺寸:寬×高×深 480×135×460(mm)
4.10、重量 :約18kg
